我們說過，固態硬盤的構成其實很簡單，主要部分一是主控芯片，二是閃存芯片。所以，固態硬盤的速度，必然與之密切相關，今天我們討論主控芯片。

主控芯片本質上也是一顆CPU芯片，與電腦或手機的CPU基本相當。但簡單來講，它有兩個作用：

其一，主控芯片對閃存芯片進行管理，以利于高效率地完成存儲的任務，如一些功能模塊，電源管理、壞塊管理、磨損平衡、錯誤糾正等等，這些與速度關系不大，我們不管它。

其二，它是電腦與存儲部分(閃存)的接口，它的前端通過接口，連接到電腦；后端連接到閃存芯片，是一個橋梁；

1、前端通過接口連接電腦，其速度必然受限于接口，如常見的USB2.0、IDE、SATA接口：

USB2.0接口，理論傳輸速度上限60MB/s，因為數據檢驗引起的開銷，實際傳輸速度僅20+MB/s；

IDE接口，老版的硬盤接口，其最高標準UDMA133的理論傳輸133MB/s，實際傳輸在100MB/s以內；

SATA接口，較新的硬盤接口，也是現在的主流接口，其最高的3.0版本理論傳輸速度600MB/s，實際最高大約500MB+/s。

所以，什么接口的固態硬盤，其速度一定會低于其接口允許的實際速度上限；與接口相對應的主控芯片也會在這個基礎上進行設計并與之匹配。這是影響固態硬盤速度的第一個關鍵因素。[接口限制原則]

2、后端與閃存芯片相連接，這部分有兩個重點，首先是通道(Channel)，簡稱CH，主控一般會擁有1-8個通道，這些通道可以分別與閃存連接，并同時并行工作。顯然地，通道越多，速度越快，理論上，雙通道的速度是單通道的2倍，四通道的速度是雙通道的2倍，以此類推，通道數可以直接體現固態硬盤的速度，是影響速度的另一個關鍵因素。[通道倍增原則]

其次，主控芯片在每一個通道之下，可以連接若干個閃存核心，通常最多8個，每一個閃存核心都通過一個CE信號與主控相連，每一個通道中，同一時間只能激一個CE信號，也就是說同一時間只有一個核心能夠工作，CE的全稱是Chip Enable，中文稱之為片選。CE數量體現的是，主控芯片所能夠支持的閃存芯片數量。

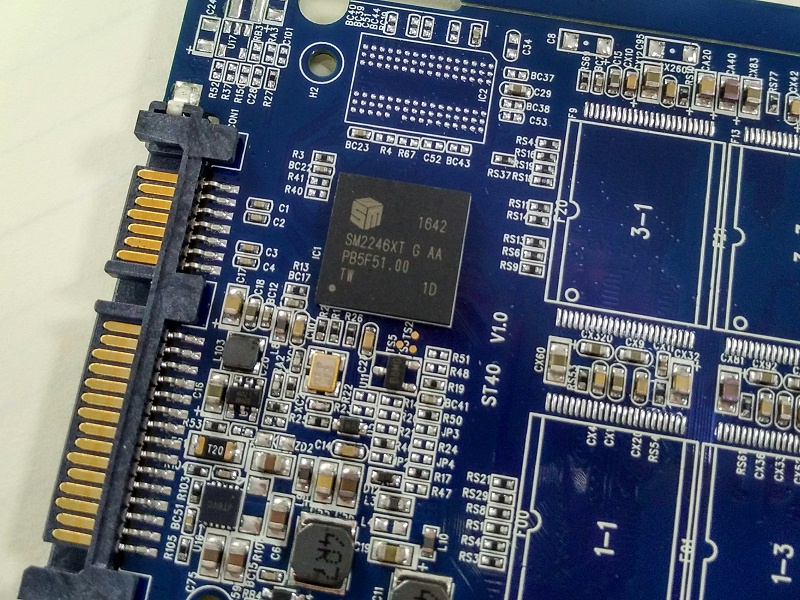

Agrade SATA SSD ST40 主控 SM2246XT

這顆主控都出自主控大廠SMI慧榮， 屬SM2246系列，它的主要參數：

這是一顆非常成熟穩定的主控芯片，強大的32位RISC架構，處理能力非常強；它僅支持中高端的SLC和MLC，不支持低端的TLC和QLC，幾乎可以視為專為工作級固態硬盤設計。

它的前端接口是SATA，SATA接口實際傳輸速度最高500+MB/s左右。

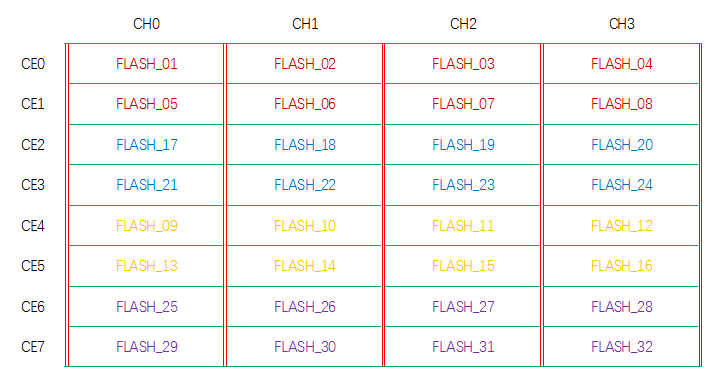

后端的閃存接口擁有4通道，實際能夠達到550MB/s左右的速度，這已經是SATA接口允許的上限，說明這顆芯片性能也比較強悍；每個通道支持8CE，所以最多能支持32個閃存核心，多閃存的支持能力也很強。 見下圖：

需要說明的是，主控支持4通道，每個通道支持8CE，共32閃存核心的支持能力，但實際的應用中，并不是必須完全地使用，通道可以選擇使用1個，2個，或4個，CE也是同樣可以選擇1CE、2CE、4CE或8CE，原則上來說，通道使用越多，CE使用越多，容量就越大，速度也越快，我們下一篇，結合閃存芯片來詳細說明。
