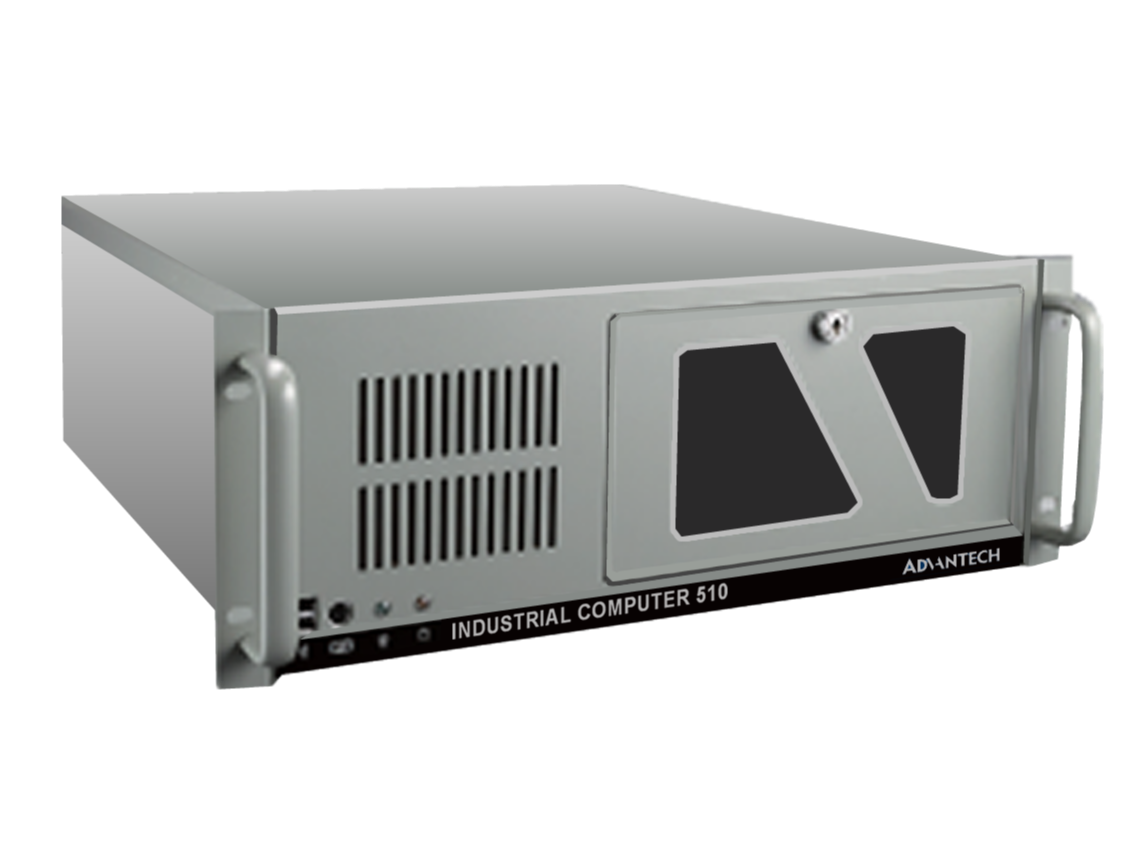

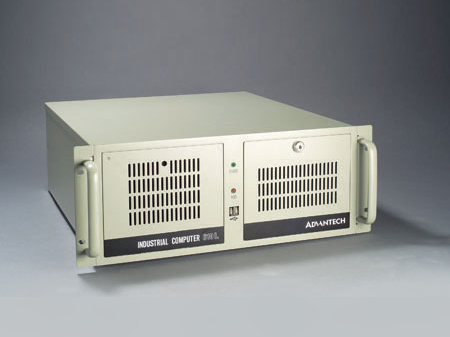

研華工控機是我們日常工控領域常見的工控機，它不僅包括4U工控機還有研華平板電腦之類的一體機，那么您知道研華工控機的BIOS如何設置，有哪些技巧嗎？作為黃金級代理商，我們深圳 聯樂實業就為大家總結了一下這方面的知識。

       BIOS 是英文“Basic Input Output System”的縮略語，翻譯成中文是“基本輸入輸出系統”，它保存著計算機重要的基本輸入輸出的程序、系統設置信息、開機后自檢程序和系統自啟動程序，為計算機提供底層的、直接的硬件設置和控制，使系統運行在好狀態下。形象地說，BIOS 應該是連接軟件程序與硬件設備的一座“橋梁”，負責解決硬件的即時要求。目前計算機的BIOS 設置主要有Award 、AMI 、Phoenix—Award BIOS 和Phoenix 等，研華工控機使用的是Phoenix—Award BIOS。

1、 BIOS 設置的主界面

 電源開機后，按DEL 鍵就會進入BIOS 設置主菜單界面，共有13 個選項，現介紹如下：

（1）Standard CMOS Features（標準CMOS 功能設定）：設定日期、時間、軟硬盤規格及顯示器種類；

（2）Advanced BIOS Features（高級BIOS 功能設定）；

（3）Advanced Chipset Features（高級芯片組功能設定）：設定主板所用芯片組的相關參數；

（4）Integrated Peripherals（外部設備設定）；

（5）Power Management Setup（電源管理設定）；

（6）PNP/PCI Configurations（即插即用/PCI 參數設定）：此項僅在您系統支持PnP/PCI 時才有效；

（ 7 ）Frequency/Voltage Control（頻率/電壓控制）：設定CPU 的倍頻，設定是否自動偵測CPU 頻率等；

（8）Load Fail-SafeDefaults（載入安全的缺省值）；

（9）Load Optimized Defaults（載入高性能缺省值）：使用此菜單載入好的性能但有可能影響穩定的默認值；

（10）Set Supervisor Password（設置超級用戶密碼）；

（11）Set User Password（設置用戶密碼）；

（12）Save & Exit Setup（保存后退出）：保存對CMOS 的修改，然后退出Setup 程序；

（13）Exit Without Saving（不保存退出）：放棄對CMOS 的修改，然后退出Setup 程序。

2、外部設備設定

         點擊主菜單中的Integrated Peripherals（外部設備設定），進入外部設備設定界面。外部設備設定界面共有10 個選項，其含義如下：

（1）On-Chip Primary PCI IDE（板載條PCI 插槽設定）：設定值有：Disabled （禁用）和Enabled （開啟），缺省值為Enabled；

（2）On-Chip Primary/Secondary PCI IDE（板載第二條PCI 插槽設定）：設定值有：Disabled （禁用）和Enabled （開啟），缺省值為Enabled；

（3）IDE Primary MasterPIO（IDE 主PIO 模式設置）：四個IDE PIO（可編程輸入/ 輸出）項允許為板載IDE 支持地每一個IDE 設備設定PIO 模式（0-4）。模式0 到4 提供了遞增的性能表現。在Auto 模式中，系統自動決定每個設備工作的佳模式。設定值有：Auto，Mode0，Mode 1，Mode 2，Mode 3，Mode 4；

（4）IDE Primary MasterUDMA（IDE 主UDMA 模式設置）：Ultra DMA/33/66/100只能在IDE 硬盤支持此功能時使用，而且操作環境包括一個DMA 驅動程序（Windows 95 OSR2 或第三方IDE 總線控制驅動程序）。如果硬盤和系統軟件都支持Ultra DMA/33，UltraDMA/66 或Ultra DMA/100，選擇Auto 使BIOS 支持有效。設定值有：Auto（自動），Disabled（禁用）；

（5）IDE Primary SlaveUDMA（IDE 從UDMA 模式設置）：設置方法同上；

（6）IDE Secondary Master UDMA（IDE 第二主UDMA 模式設置）：設置方法同上；

（7）IDE Secondary Slave UDMA（IDE 第二從UDMA 模式設置）：設置方法同上；

（8）USB Controller（USB控制器設置）：此項用來控制板載USB 控制器。設定值有：Enabled，Disabled；

（9）USB Keyboard Support（USB 鍵盤控制支持）：如果您在不支持USB 或沒有USB 驅動的操作系統下使用USB 鍵盤，如DOS 和SCO Unix，需要將此項設定為Enabled；

（10）Init Display First（開機時的顯示設置）。

3、總結

        其實對于Bios只要了解了每項選項的意思，就可以很快上手修改和調整的，如果真的設置一通后不是自己想要的結果，又不知道怎么設置回去，那么請注意看黑板:
